  • 홈 > 설치 자재(DIY)

    상세보기
    브라켓 하단부만 교채하는 프로젝터용 투명판 9가지 SIZE/볼트 구멍 가공(LG,소니,엡손,옵토마,벤큐,뷰소닉 자료안에 해당 모델은 호환가능)
    판매가 19,000원
    SNS
    • 페이스북
    • 트위터
    • 이메일
    배송방식 일반배송
    배송비 주문금액별 차등
    (0원 ~ 3,900원)
    주문옵션
    추가옵션

    • 구입하실 상품을 추가해주세요.
      총 상품 금액 : 상품 가격을 선택해주세요.
      장바구니 바로구매 관심상품

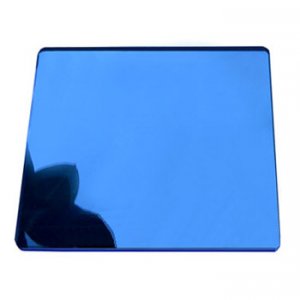

      프로젝터용 투명판 타입 ASR-220
      브라켓 하단부만 교채하는 프로젝터용 투명판 9가지 SIZE/볼트 구멍 가공(LG,소니,엡손,옵토마,벤큐,뷰소닉 자료안에 해당 모델은 호환가능)

      본 상품 프로젝터 업글이나 변경 할때 주로 교채용으로 사용하므로 기존 브라켓에 하단부에 투명판만 교채하는 것으로 본 상품 구매시 설치하실 프로젝터 모델를 기재해 주세요.(자료내에서는 관련 나사등 제공하며 볼트 구멍 가공 발송 기존 것은 다시 재활용도 가능합니다)
      기존에 AVDIRECT에서 판매되었던 브라켓을 기지고 계신분 모델이나 사이즈를 알려 주십시오.
      가장많이 판매되었던 브라켓의 경우 예

       http://www.avdirect.co.kr/?act=shop.goods_view&GS=312&GC=GD02

      투명판 사이즈 선택시 프로젝터 나사 구멍 위치와 프로젝터 사이즈와 투명판 사이즈 비교 측정후 가장 비슷한 사이즈로 구입하십시요.

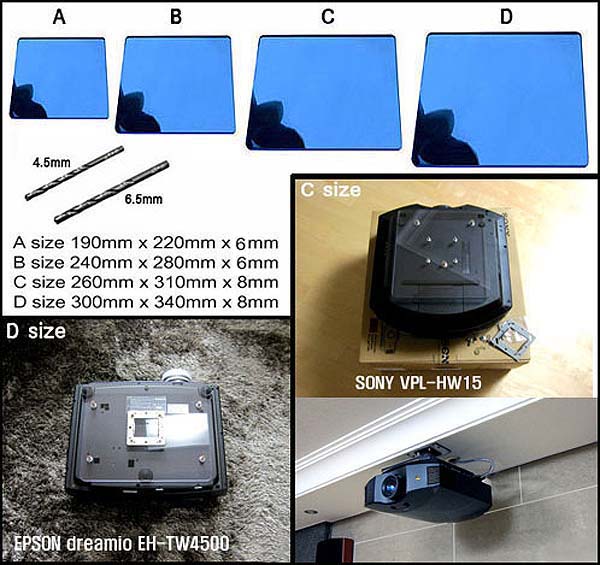

      투명판 사이즈
      A 투명판 사이즈 기본1 : 190mm x 220mm x 6mm
      B 투명판 확장사이즈2 : 240mm x 280mm x 6/8mm
      C 투명판 확장사이즈3 : 260mm x 310mm x 8mm
      D 투명판 확장사이즈4 : 300mm x 340mm x 8mm
      E 투명판 확장사이즈5 : 200mm x 250mm x 6mm(라운드형)
      F 투명판 확장사이즈6 : 230mm x 280mm x 6/8mm(라운드형)
      G 투명판 확장사이즈7 : 250mm x 300mm x 6/8mm(라운드형)
      H 투명판 확장사이즈8 : 290mm x 360mm x 8mm(라운드형)
      I  투명판 확장사이즈9 : 320mm x 380mm x 8mm(라운드형)
      J 투명판 확장사이즈 :아래로 투명판 별도 주문 가능 별도 주문 사이즈는 발송은 1~2일 늦어 질수도 있습니다.

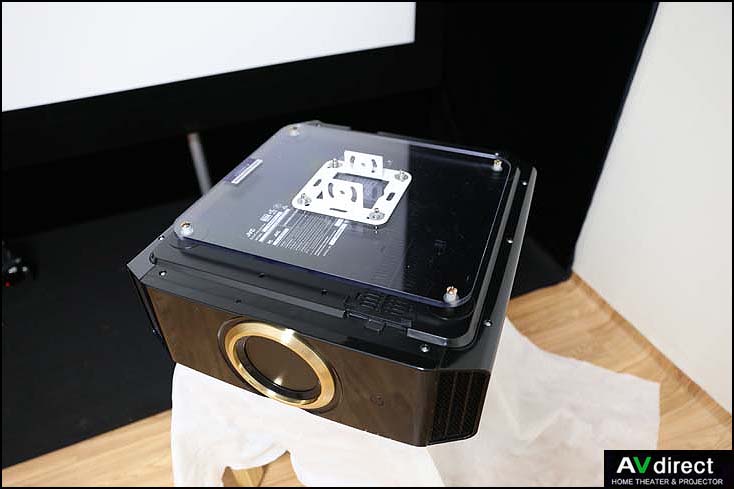

       (대형 프로젝터 jvc등 별도 투명판 사이즈로 변경시 (주문제작))

      투명판 사이즈는 프로젝터 크기와 프로젝터 볼트구멍간의 거리를 측정후 볼트 구멍안쪽으로 투명판으로 들어 올수 있도록 크지 않게 적당한 사이즈로 선택해 주십시요.

      프로젝터 하단에 나사 구멍간에 거리와 프로젝터 몸체 사이즈등을 감안해서 적당한 크기에 투명판 사이즈를 선택해 주십시오.

      본 상품은 기존에 스파이더식 브라켓 다리 형태에서  고강도 투명판을 이용한 새로운 타입에 전용 타입에 브라켓입니다

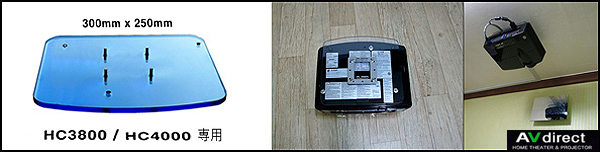

      미쯔비시HC3800/HC4000전용 타입
      투명판에 가공된 볼트 구멍 가로 세로는 74mmX74mm입니다.

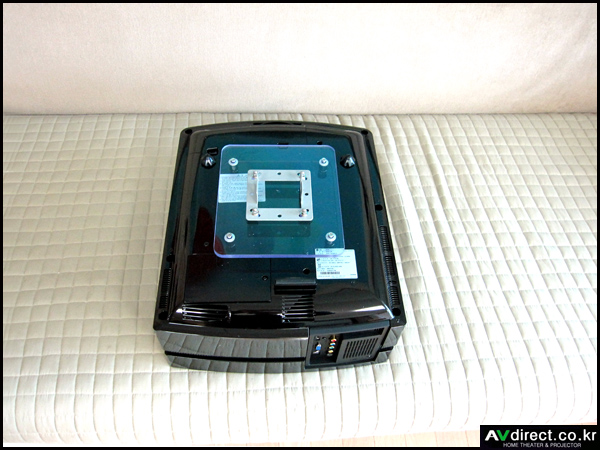

      하단부 투명판 조립된 이미지 참조
      엡손 TW3500 ,TW3600
      D투명판 확장사이즈4 : 300mm x 340mm x 8mm

      나사구멍을 맞춤 가공해 설치하는 전용 브라켓 타입으로 프로젝터에 밑면에 나사구멍이 3점식만 있는 경우 다리를 서로 엇갈려 설치해서 불안하거나 흔들리는 경우가 있었지만 본 상품은 부착 볼트가 맞춤 조립되므로 안정적인 설치가 가능해 졌습니다.

      조립 이미지 참조 엡손 tw8100,9100w 투명판 확장사이즈6 : 290mm x 360mm x 8mm(라운드型) 하단부 이미지 참조


      나사 조립시 참고 사항

      아래 이미지 참조 조립하실때
      프로젝터 바닥으로 부터 : 고무와셔-> 기둥-> 평 와셔(뺄수 있음)-> 투명판 ->평와셔 + 스프링 와셔 ->볼트 수으로 조립 하십시오(볼트 길이 따라서 와셔는 추가및 뺄수도 있음)
      프로젝터 나사 구멍 4개 구멍 위에 고무와셔 + 기둥 볼트 삽입시 잘 안될 경우 2개의 나사를 투명판에 먼저 끼운 다음  그 2개를 기둥에 끼워 주시는 요령과 함께 나머지 두개를 맞추어 끼워 조립 하십시오.
      투명판을 기둥 위에 올려 놓은 상태에서 기둥이 투명판 구멍과 일치 하지 않을때 작은 송곳이나 미니 드라이버로 이용 그 구멍에 다시 넣어서 기둥을 바르게 세워 주신다음 볼트를 작합한 사이즈에 + 드라이버 이용 손으로 골고루 번갈아 가면서 조여 주십시오.


      미쯔비시 3D DLP프로젝터LVP-HC7800D 하단부
      +드라이버 만으로 조립이 간편합니다.
      기존 브라켓보다 전용 브라켓은 보다 견고하고, 깔끔하며 ,정확하고 설치가 편리합니다 .
       투명판 확장사이즈7 : 290mm x 360mm x 8mm(라운드형)사용합니다.



      본 상품은 브라켓 다리 대신 고강도 투명판 타입으로 아래 프로젝터 모델에 한해서 볼트 구멍을 가공해 보내드립니다
      프로젝터 몸체 밑면 나사(볼트)구멍이 본상품 투명판 사이즈 중에서 맞도록 옵션 선택사항에서 주문해 주십시요

       ■프로젝터 투명판 부착 킷트 특징

      1,재질의 강도는 유리의 250배, 아크릴의 30배 이상 견고한 초강력 재질로 구성

      2,유리의 절반정도로 가볍고  변형이 뒤틀림이 없는 초강력 내구성

      3,투명한 재질로 프로젝터 본체와 부착시 편리한 구조로 나사 위치 선정 확보

      4,재질은 단단하면서도 드릴로 쉽게 구멍을 낼수 있어 작업의 편리성 확보

      아래 해당되는 프로젝터는 투명판에 프로젝터 부착나사 구멍을 뚫어서 보내드릴수 있습니다

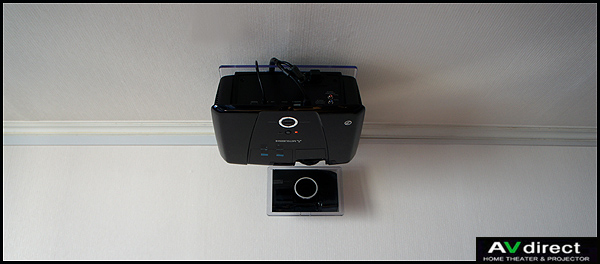

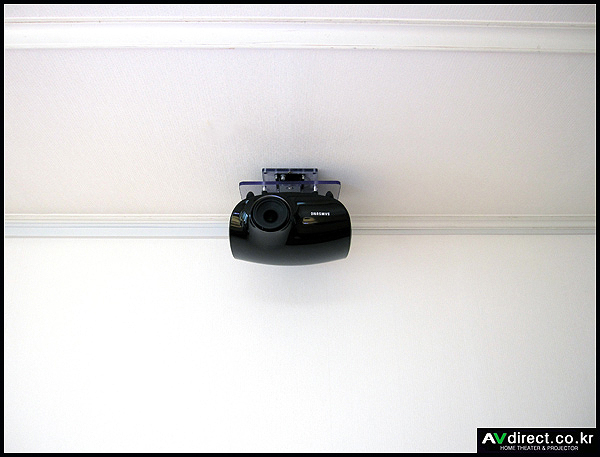

      깔끔한 천장 밀착형 브라켓 삼성 600B는 투명판 사이즈는 3번 타입260mmx300mm를 사용합니다.
      프로젝터 몸체 밑면에 보시면 제품마다 3~4개의 나사 구멍이 있으므로  맞추어서 뚫어서 사용합니다 프로젝터 회사마다 나사 구멍의 깊이가 약간씩 다를수가 있습니다 이때 이쑤시개를 이용해 간단히 측정해 보시고 그 깊이를 적당히  계산해 아래 사진을 참고해 평와샤,링와샤,고무링 와샤등을 볼트에 끼워서 투명판과 높이를 맞추시면 됩니다

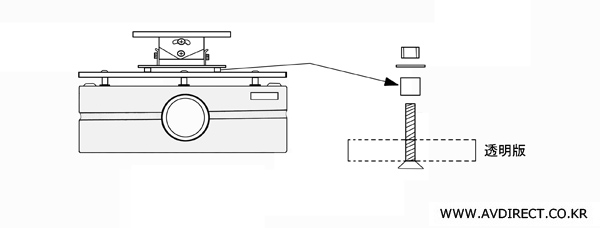

      그래 그림과 같이 투명판과 브라켓 사이에는 또 하나의 작은 기둥을 삽입합니다.
      이는 브라켓 조립시 볼트에 방해되지 않게 하기 위함입니다.
      투명판과 브라켓 사이에 삽입되는 작은 기둥은 볼트 구멍이 방해 되지 않을때는 사용하지 않아도 됩니다.
      투명판 브라켓에 드릴로 구멍을 낸다음 부착나사를 프로젝터 몸체와 부착합니다

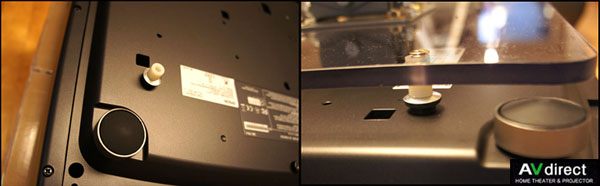

      프로젝터의 통풍과 투명판의 공간을 만들어 주고 수평을 만들기위한 새로 기둥 부착한 사진입니다

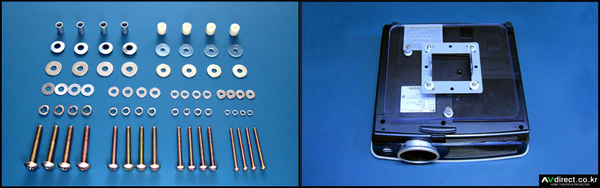

      프로젝터는 바닥에 놓고 사용할수도 있으므로 프로젝터를 새로기둥을 이용해 투명판 하단에 부착하는 방법은  프로젝터 통풍구에 공기유입은 전혀 방해가 되지 않습니다.프로젝터 나사 구멍선정은  프로젝터 위에 올려 놓고 사인팬으로 나사 구멍을 표시한 다음  드릴로 구멍을 뚫는 순서로 이용할수 있습니다.프로젝터 몸체와 연결해 조립해 부착하는 나사 볼트입니다  사이즈별 4가지와 투명판과 프로젝터 사이에 기둥 역활하는 알미늄 새로 기둥(고무링 와샤 2가지.평 와샤 .스프링 와샤 까지 포함되어 있습니다)
      LG AH-215 / AE700
       프로젝터를 사각 선반 상단에 올려 놓을 수도 있으며 투명판에 부착시 프로젝터 본체 부착나사 4가지 와 투명판과 프로젝터 사이에 기둥 역활하는 새로 기둥(고무링 와샤 2가지.스프링 와샤 .평 와샤 포함) 도 함께 제공해  드립니다

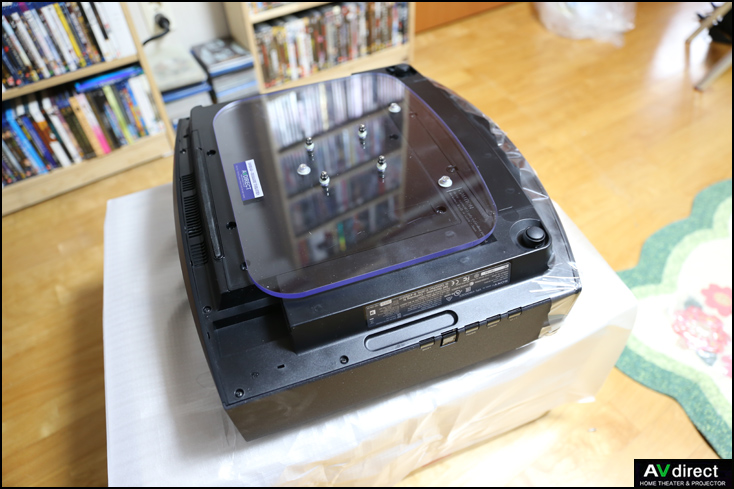

      투명판과 프로젝터 사이에는 최소 1cm이상 띄어서 조립됩니다(엡손TW4500)
       엡손 TW4500
      프로젝터 마다 나사 구멍의 깊이는 각각 다르므로 이쑤시개를 이용해 그 깊이를 측정할수 있으며 투명판과 새로기둥 밑에 각종 와샤등으로 볼트이 길이와 높이를 상황에 맞게 잘 맞추어 조립 하십시요.특히 고무링 와샤는 8개가 제공되므로 부착 나사가 길다고 생각되시면 고무링 와샤를 프로젝터 몸체 밑부분과 투명판 윗 부분에 각각 끼워서 할용해 주십시요.
      볼트와 새로 기둥 외에 함께 드리는 것으로는 크기별로 고무링와샤,링와샤 ,평와샤도 함께 제공합니다.
      LG CF151 프로젝터 투명판 사이즈 기본1: 190mm x 220mm x 6mm

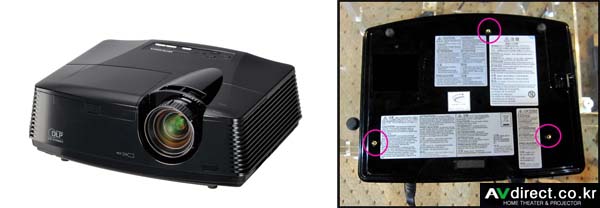

      미쯔비시 LVP-HC3800/hc4000 의 볼트 구멍은 3개이며 브라켓 조립시 투명판 사이즈는
      E투명판 확장사이즈5 : 300mm x 250mm x 6mm (라운드형) 설치합니다.




      Epson 3D EH-TW8000,TW9000
      D투명판 확장사이즈4 : 300mm x 340mm x 8mm사용합니다.

       엡손TW9000

      이미지 참조

      미쯔비시 3D DLP프로젝터LVP-HC7800D
      G 투명판 확장사이즈7 : 290mm x 360mm x 8mm(라운드형)


      이미지 참조

      소니 HW10,15,20.30ES 설치시(옵션:투명판에 하단 브라켓 추가 조립시)

      C 투명판 확장사이즈3 : 260mm x 310mm x 8mm

      F 투명판 확장사이즈6 : 250mm x 300mm x 6/8mm(라운드형)사이즈를 사용합니다

      소니 프로젝터VPL-HW20은 볼트 구멍이 3개만 있으며 볼트 구멍은 대부분 앞쪽으로 모여 있는 관계로 일반적은 브라켓으로는 무게 중심이 맞지 않아 어느 한쪽으로 기울거나 흔들리거나 불안정 할수밖에 없지만 본상품 전용 브라켓은 정확한 무게 중심에 설치됨으로써 수평을 유지시켜 주어서 설치 안전성과 미관상 매우 깔끔한 설치가 가능합니다.

      이미지 참조

      벤큐[BENQ] W1070 (Full HD 3D Projector )

      http://www.avdirect.co.kr/src/products/products_detail.php?product_category_id=46&product_category_id_main=0&product_mst_id=0018_00002&now_page=1

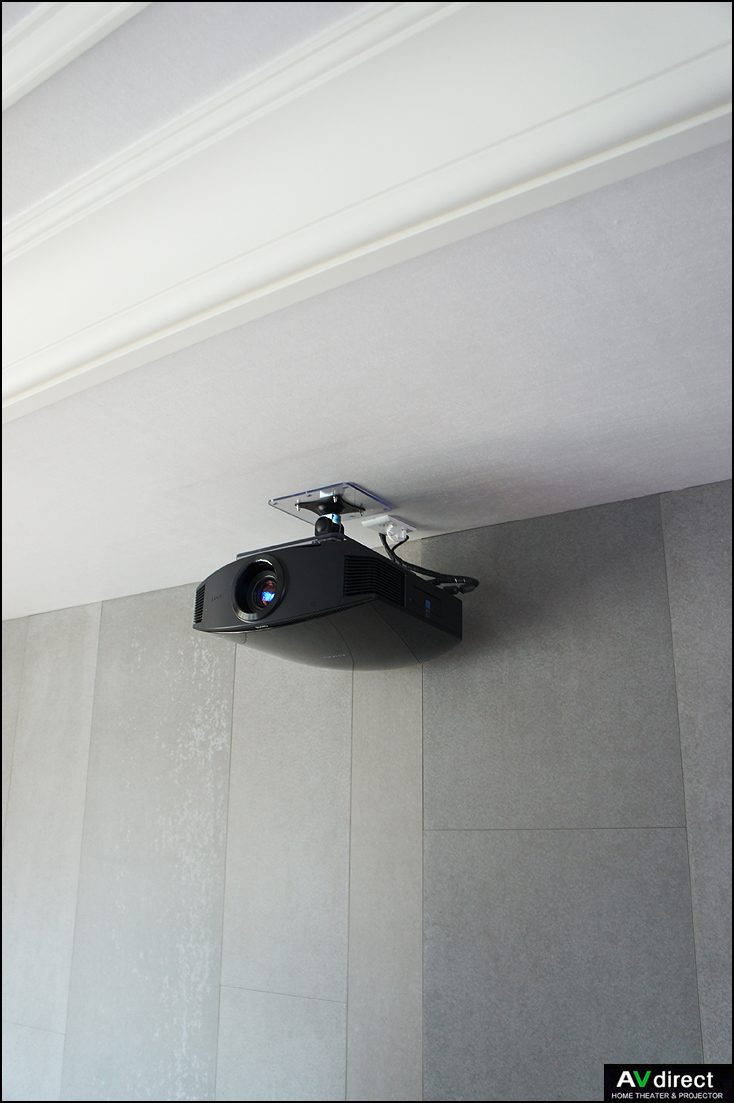

      소니 VPL-95ES 설치가 완료된 미이지 참조

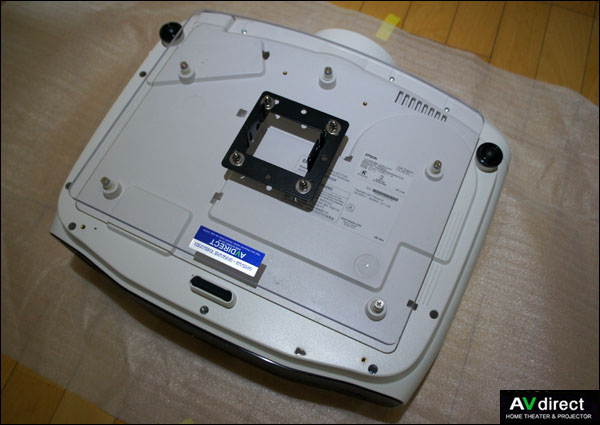

      엡손 tw6600 하단부 조립된 이미지

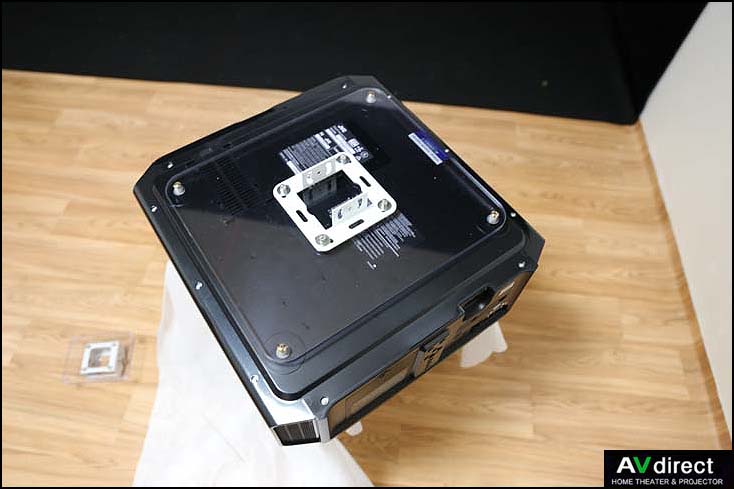

      소니 4k프로젝터 하단부 이미지 참조

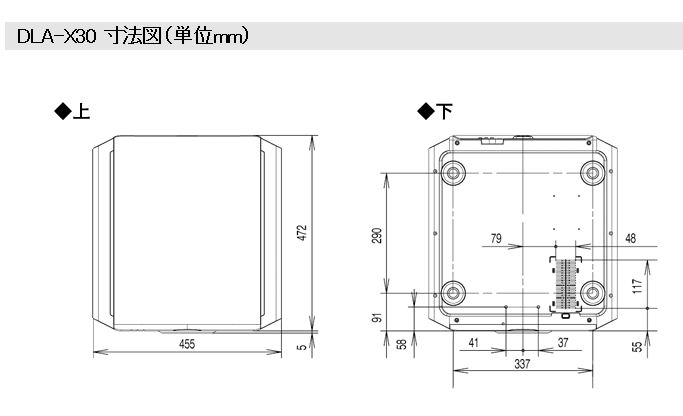

      대형 프로젝터 jvc등 별도 투명판 사이즈로 변경시 (주문제작)모델명을 알려 주십시오.
      AVDIRECT에서 프로젝터 모델별 주문 제작하는 천장 밀착형 전용 브라켓 PB-65G(중형급 변경)입니다.



      구입 전 참고 : 본 상품은 www.AVdirect.co.kr에서만 국내 최초로 소량으로 특별 주문 제작 방식으로 판매하기 때문에 제품 발송까지는 2~3일 소요될 수도 있으며 제품 특성상 반품이나 교환은 불가하오니 신중한 구매 결정을 부탁드립니다.

      기타 설치에 궁금한 사항은 견적문의 게시판나 전화를 주시면 친절 상담해 드리겠습니다
